Gniazda z plastiku



Gniazda z plastiku nie są w stanie przenosić prądu elektrycznego jak gniazda przewodzące, dlatego używane są jako gniazda nośne na wannach, które nie służą do metalizacji. Dostarczamy gniazda w wykonaniu katodowym lub anodowym.

Kształt gniazda zależy od kształtu pręta katodowego (pręta anodowego) i odpowiednio kopiuje typoszereg gniazd przewodzących tak, aby umożliwiały ich uzupełnienie na wannach nie używanych do metalizacji.

Standardowo produkujemy gniazda plastikowe z polietylenu PE 500. Według specjalnych wymagań klienta jesteśmy w stanie wyprodukować te gniazda również z materiału PE 1000.



Nożowe gniazdo katodowe



Ten typ gniazda służy do mocowania prętów katodowych z zakończeniem nożowym. Wyróżnia się masywnym wyglądem. Zaokrąglenie umożliwia bezproblemowe osadzenie pręta katodowego w gnieździe.

  Oznaczenie typowe: A - 0010-02¨

Klinowe gniazdo katodowe



Ten typ gniazda służy do mocowania prętów katodowych z zakończeniem klinowym, co niezawodnie zapewnia dokładne ustawienie położenia pręta katodowego, ewentualnie bębna do metalizacji.

Oznaczenie typowe : A - 0010 - 05

Prętowe gniazdo katodowe



Ten typ gniazda służy do mocowania bębnów do metalizacji z okrągłym zakończeniem prętowym o takim samym promieniu zaokrąglenia, jak dno gniazda. Zaletą tego typu gniazda jest doskonałe zapewnienie stabilności bębna do metalizacji przy ustawianiu na wannie. To zapewniają gniazda o tzw. trzypunktowym styku, kiedy po jednej stronie jest jedno gniazdo, a po drugiej stroniedwa gniazda.

Wariant A

Oznaczenie typowe : A - 0010 - 08

Wariant B

Oznaczenie typowe : A - 0010 - 09

Nożowe gniazdo anodowe



Ten typ gniazda służy do ustawiania prętów anodowych z zakończeniem nożowym, przede wszystkim w zasobnikach prętów anodowych. Wyróżnia się kompaktowymi wymiarami.

Oznaczenie typowe  : A - 0010 - 01



Klinowe gniazdo anodowe

 Ten typ gniazda służy do ustawiania prętów anodowych z klinowym zakończeniem, przede wszystkim w zasobnikach anodowych. Wyróżnia się zwartymi wymiarami. Używane jest do mniejszych prętów lub mniejszych bębnów.

Oznaczenie typowe : A - 0010 - 10

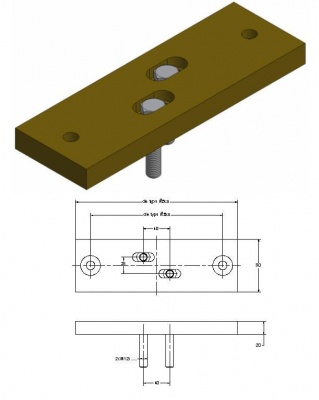

Podkładka regulacyjna



Podkładkę umieszcza się pod wszystkie typy gniazd katodowych, ma zawsze uniwersalne wymiary przyłączeniowe do wanny. Wielkość całej podkładki zależy od wielkości gniazda. Dla gniazd z plastiku produkuje się podkładki z polipropylenu (PP). W przypadku tych gniazd jest wskazane wyrównywanie wysokości tak, aby wieszak lub bęben były zawsze na takiej samej wysokości.
