Pokovovací bubny

Pokovovací bubny slouží k hromadnému galvanickému pokovování drobných součástek.

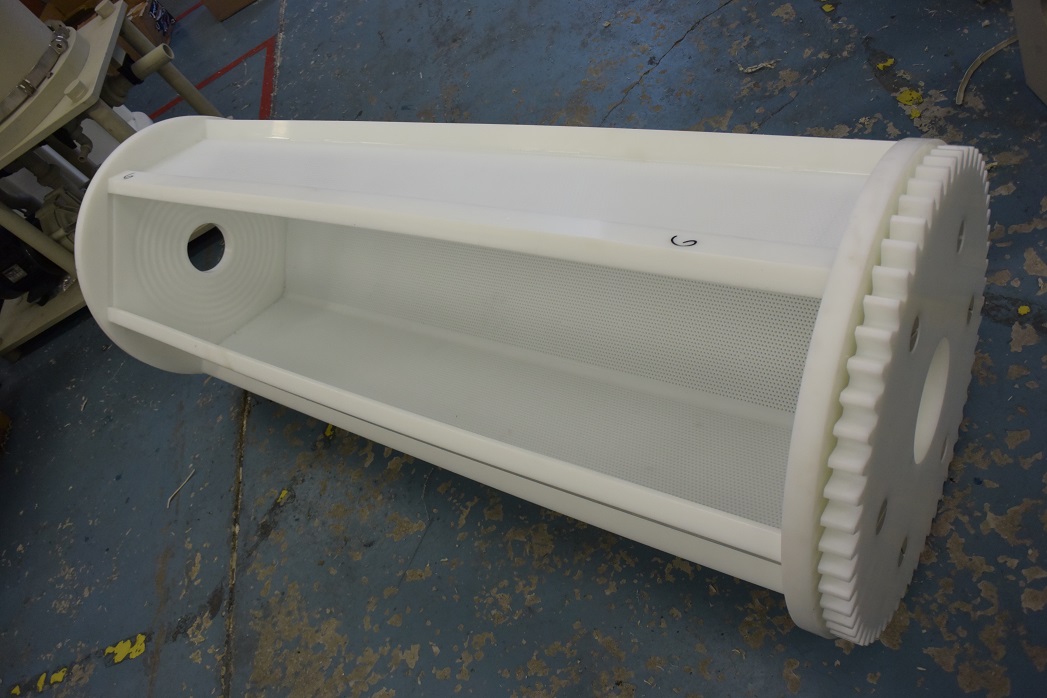

Samotné bubny vyrábíme z polypropylenu (PP) nebo polyethylenu (PE 500, PE 1000). Plášt a víko bubnu jsou opatřeny vhodnou perforací dle velikosti a druhu zboží, které je v bubnu pokovováno. Pokovovací bubny vyrábíme šestihranné, kulaté nebo segmentové. Standartní rozměry našich pokovovacích bubnů naleznate níže. Délku každého typu dokážeme přispůsobit požadvku zákazníka.

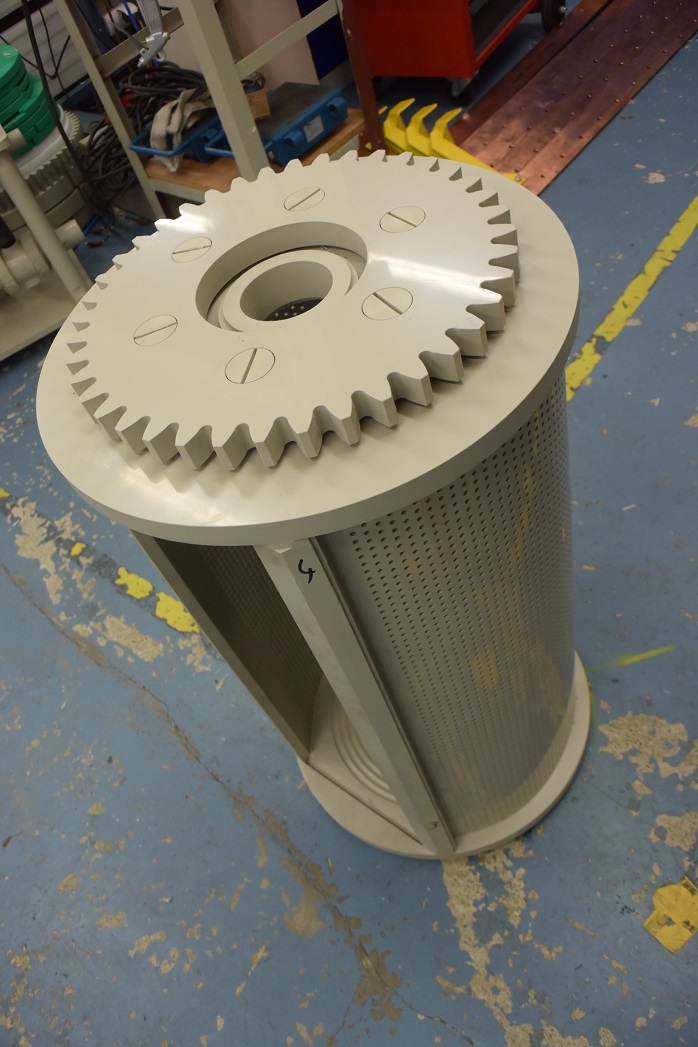

Ozubené kolo muže být přivařeno přímo k plášti nebo je pomocí plastových šroubů přišroubeno k čelu bubnu.

Bubny jsou kompletně svařovány metodou ,,na tupo´´ to znamená, že všechny spojované části jsou po celé ploše natavené a pod tlakem strojověsvařeny. Tento způsob výroby zaručuje vysokou pevnost a životnost.

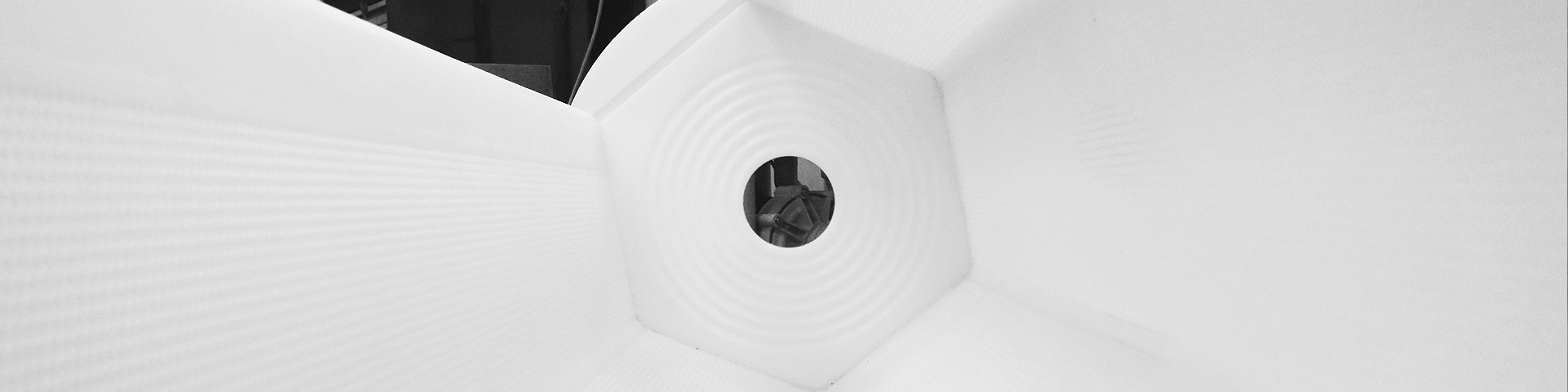

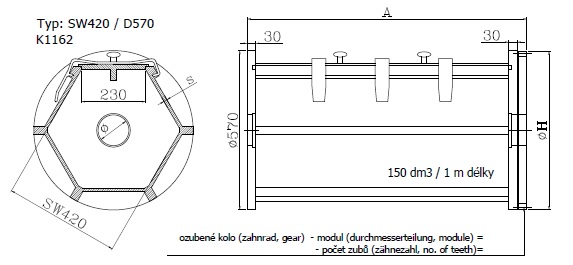

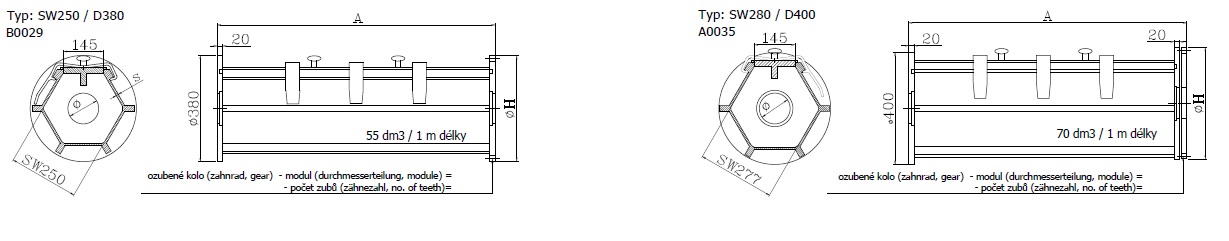

Výrobní řada šestihranných pokovovcích bubnů

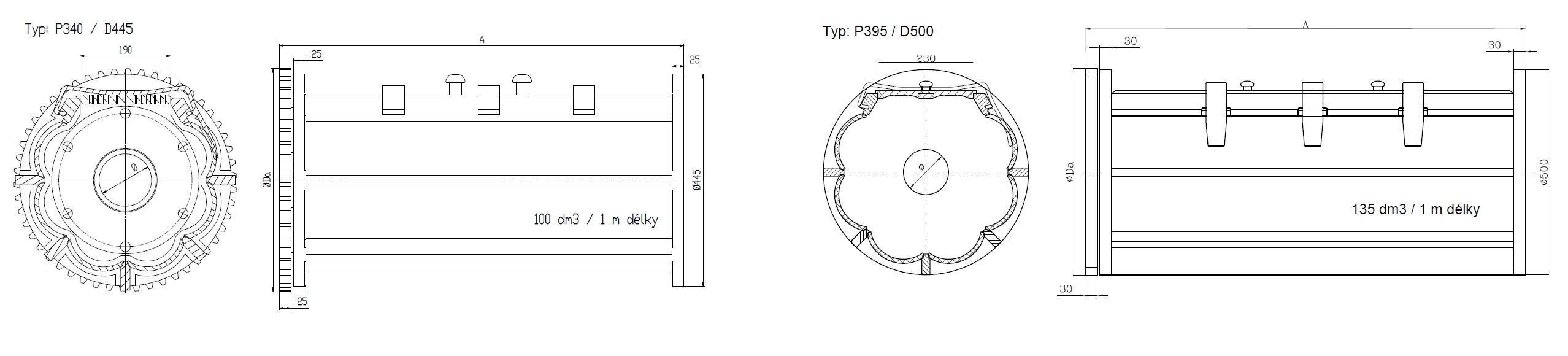

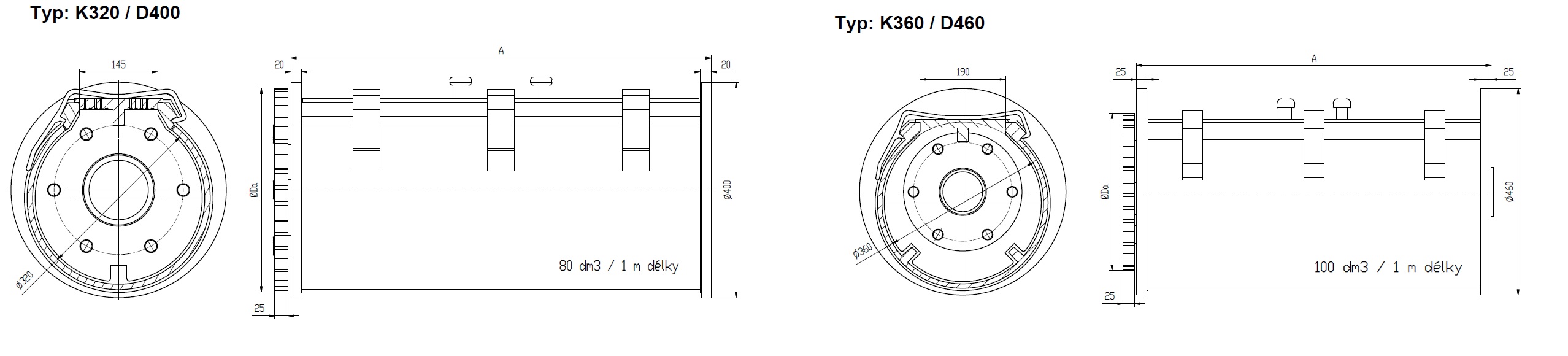

Výrobní řada kulatých pokovovcích bubnů

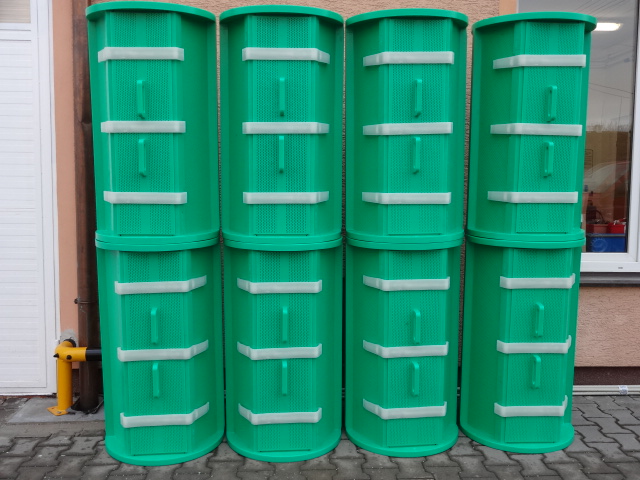

Výrobní řada segmentových pokovovcích bubnů



Jiné rozměry nebo tvary na poptávku



Perforace pláště bubnu :

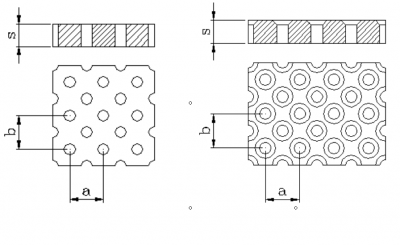

 Kolmá perforace - Kolmá perforace se zahloubením

perfor_1_400

 Průměr otvoru od 1 mm.

Pozn.: kolmá perforace se doporučuje pro všechny velikosti. Zahloubení zvyšuje životnost samotné perforace.

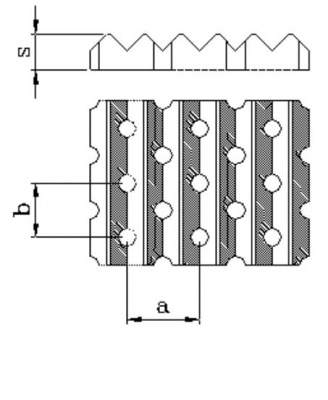

 Kolmá perforace s drážkovým zahloubením

drkovm_zahlbenm_400

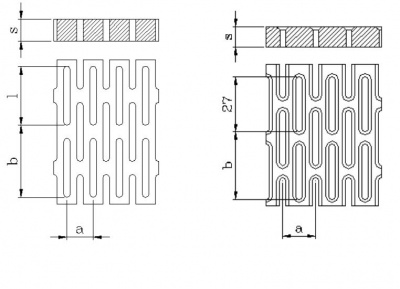

 Drážková perforace - Drážková perforace se zahloubením

drzky_400

Pozn.: Krátké drážky (cca l = 27 mm). Řády drážek jsou vložené mezi sebe, vznik velmi velké volné plochy bubnu. Nedochází k žádnému prohýbání mezistěn mezi drážkami.



s - (mm) - síla stěny



a - (mm) - vodorovná roztěč otvorů



b - (mm) - svislá rozteč otvorů



l - (mm) - délka drážky



Šířka drážky (mm)  Max. tloušťka stěny (mm)
Max. tlouštka stěny se zahloubením (mm)
 1,5  8  10
 2  10  12
 3  15  20
 4  20  25
